Initiële vereisten

eenvoudig en betrouwbaar transport van een groot gamma werkstukken
en werkstukdragers.

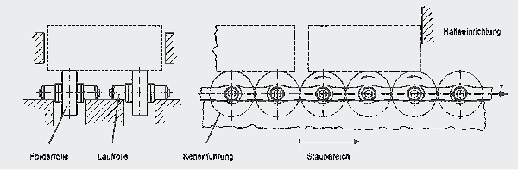

continue transport, accumulatie, buffering en acceleratie

IWIS oplossing

Een heel groot gamma hoog performante transport- en accumulatiekettingen vervaardigd volgens de hoogste IWIS standaard. De nieuwe generatie transport- en accumulatieketting (L 88 SF en M 120 SF) exclusief voor IWIS.

Voordelen

zacht transport en optimale ondersteuning van het te transporteren goed
tijdens accumulatie roteert enkel de transportrol

eenvoudige positionering van het getransporteerde dmv eenvoudige bevestigingspunten
geen enkele bruuske start of stop van de ketting
een verdubbelde transportsnelheid is mogelijk dmv. een acceleratierail.
transportrollen vervaardigd uit zowel gehard staal als uit kunststof (ook anti-statisch)
de buitenkant van de ketting blijft netjes, daar enkel de gewrichten gesmeerd moeten worden.
Laag onderhoud dankzij de speciale smering met was (standaard)
Andere initiële smering op aanvraag
Volledig compatibel met bestaande geleidingen, keerwielen en kettingwielen.

Bijkomende voordelen van de NIEUWE transport- en accumulatieketting L 88 SF en M 120 SF
optimale verdeling van de last, omdat elke pin draagt (fig. 1 & 2)
verbeterde ondersteuning en zachtere "loop" dankzij de geschrankte transportrollen (fig. 3 & 4)
gepatenteerd

Uitvoeringen:

SFK - met kunststof transportrollen
SFS - met transportrollen uit gehard staal

Zijdelings te buigen transport en cummulatieketting

L 88 SF SB en M 120 SF SB ontwerp - de oplossing voor modulair en bochtig transport

Voordelen :

extreem kleine bochtradius 300mm voor L88 SF SB en 350 voor M 120 SF SB
optimaal contact tussen bus en pin (lageroppervlak) ook in het bochtgedeelte.
Standaard oplossing = 'contactlijnen'; IWIS: 'contactoppervlak'

Aanbouwdelen

Geleidingsplaten en vulplaten op aanvraag


Aanbevolen minimum aantal tanden: z = 15

 Gereedschap

Gereedschap voor het openen van de transport- en accumulatieketting M120 SF en M127 SF met ¾" stap.

Onderhoudsvoorschrift voor transport- en accumulatiekettingen

Zoals voor elke rollenketting zijn de gewrichten onderhevig aan natuurlijke slijtage. Een correcte spanning, goede geleiding en efficiënte hersmering zijn nodig om dit te verminderen en hierdoor de levensduur te verlengen.

Een transport- en accumulatieketting werkt perfect, totdat een verlenging van 2% optreedt door slijtage, op voorwaarde dat de ketting steeds opnieuw opgespannen wordt. Ongeveer 5% van de tractiekracht kan gebruikt worden als een richtwaarde naar voorspanning toe.

Transport- en accumulatiekettingen bekomen een heel efficiënte smering bij productie. De smering wordt opgebruikt in de loop der tijd en doeltreffende en regelmatige hersmering is noodzakelijk. Gedurende dit proces moet nagekeken worden dat de gewrichten gesmeerd worden en dat de smering de mogelijkheid heeft tot 'kruipen'.

Informatie met betrekking tot het ontwerp van transport- en accumulatieketting.

Belangrijke criteria i.v.m. de selectie van transport- en accumulatieketting:

De belasting op de transportrollen onder invloed van het materiaal daarop. De draaglast per rol is
aangegeven in de tabel. Indien het contactoppervlak tussen het te transporteren goed en de
transportrol oneffen is, moet er nagezien worden hoeveel transportrollen dragen.

Belasting van de ketting onder invloed van de draaglast tijdens het gebruik. De grootste factor hierin
is het gewicht van het te dragen goed en de wrijvingsverliezen die hierbij optreden. Volgende
tractiekrachten komen voor in transport- en accumulatiekettingen:
afkomstig uit de wrijvingskrachten tussen de bus en de pin,
afkomstig uit de wrijvingskrachten van de transportrollen tijdens accumulatie,
afkomstig van de rolweerstand van de rollen en hun geleiding
en wanneer het te transporteren goed zich verplaatst op de transportrollen.
Summiere bepaling van de trekkracht in de ketting, per ketting (F):

u = wrijvingscoëfficiënt 0,08-0,15 afhankelijk van:
materiaalcombinaties staal/staal, kunststof/staal,
staat van de wrijvingsoppervlakten, droog of gesmeerd,
mate van vervuiling op de wrijvingsoppervlakten
Q = totaal gewicht van het te transporteren goed (kg)
n = aantal kettingen

De formule is geldig voor een evenredige verdeling van het gewicht over de kettingen. Indien het getransporteerde goed niet volledig steunt, omwille van oneffenheden, moet een benadering bepaald worden van het percentage toegepaste steunlengte. De trekkracht per ketting is dan evenredig hoger.

Aanbevolen maximale kettinglengte: 25 à 30 m afhankelijk van de belasting. Parallelle en exacte geleiding moet verzekerd zijn.

Applicatiegebieden voor transport- en accumulatiekettingen

In talloze gebieden van transportengineering
In transfers tussen de onderlinge produktie- en assemblagelijnen
In toepassingen m.b.t. magazijnengineering
In een brede waaier van materiaal transport toepassingen.
... en overal waar te verwerken onderdelen, te stockeren goederen, pallets, containers,
of andere verpakkingen dienen worden getransporteerd, geaccumuleerd, geaccelereerd
en gebufferd op een eenvoudige wijze.
